亲们,你知道成都旋转楼梯该怎么设计呢?

作者:admin 发布日期: 2021-03-30 二维码分享

旋转楼梯的产生,初衷是为了节省建筑内部的使用空间,而成都旋转楼梯现在已经成为建筑史上一个独特门类。

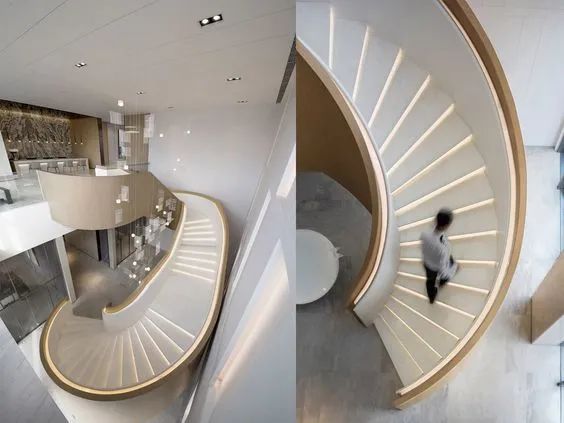

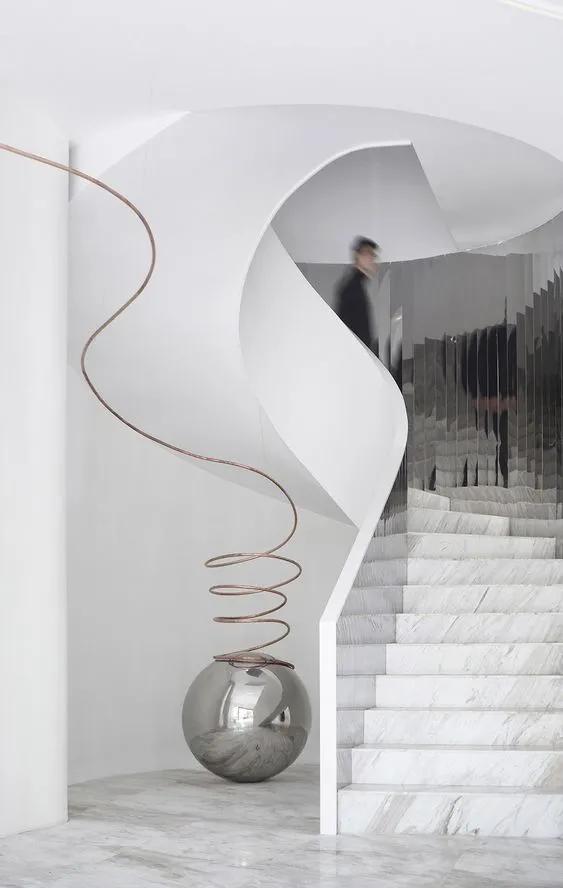

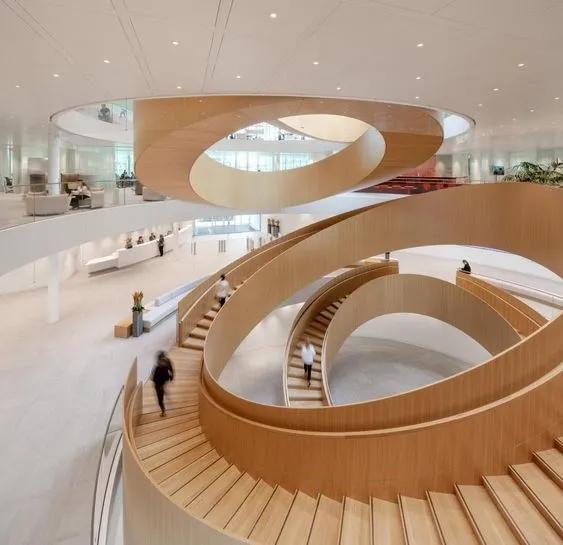

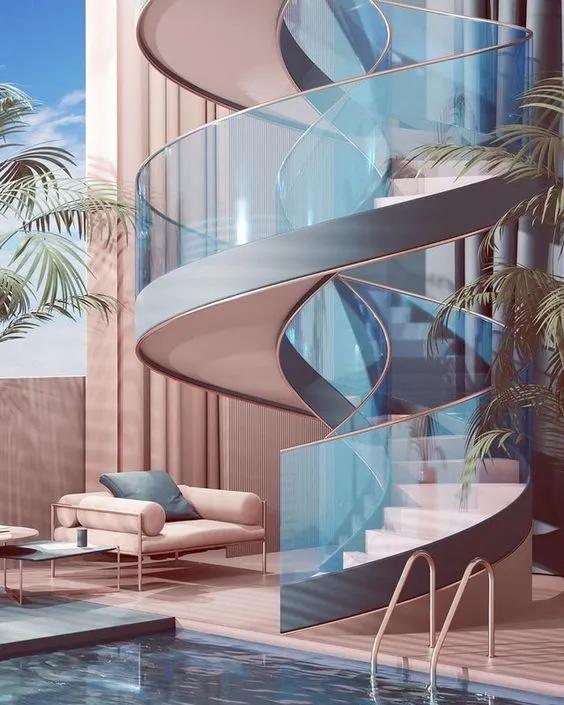

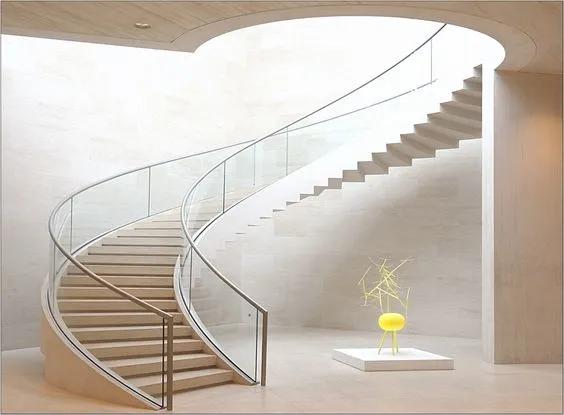

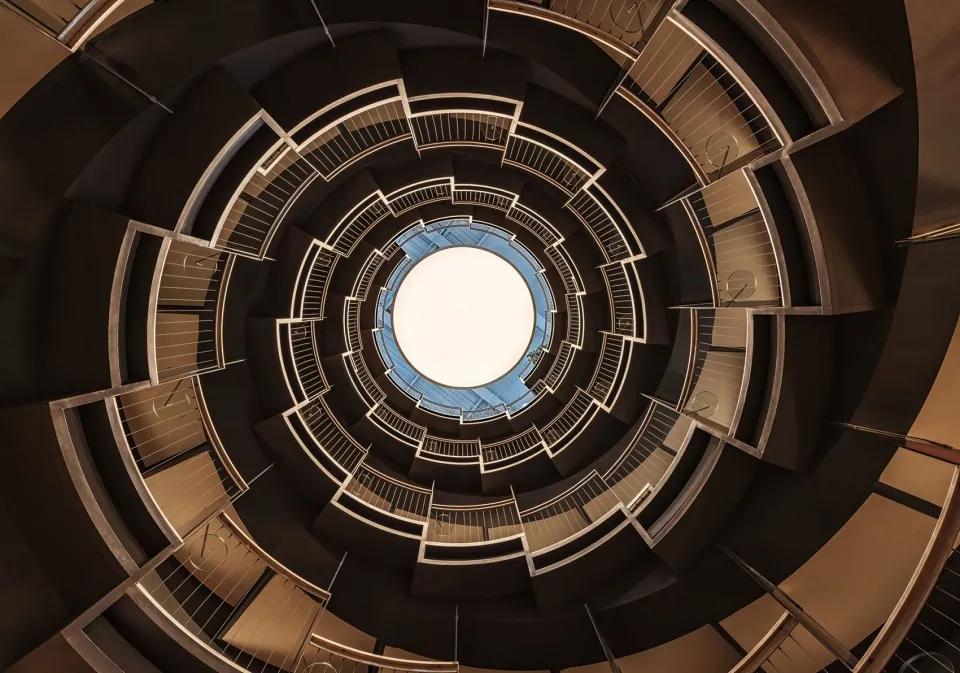

对于旋转楼梯,大家都知道放在空间中常常是视觉焦点的存在,我们也经常见到各种各样的旋转楼梯的..案例,比如像下面这些案例:

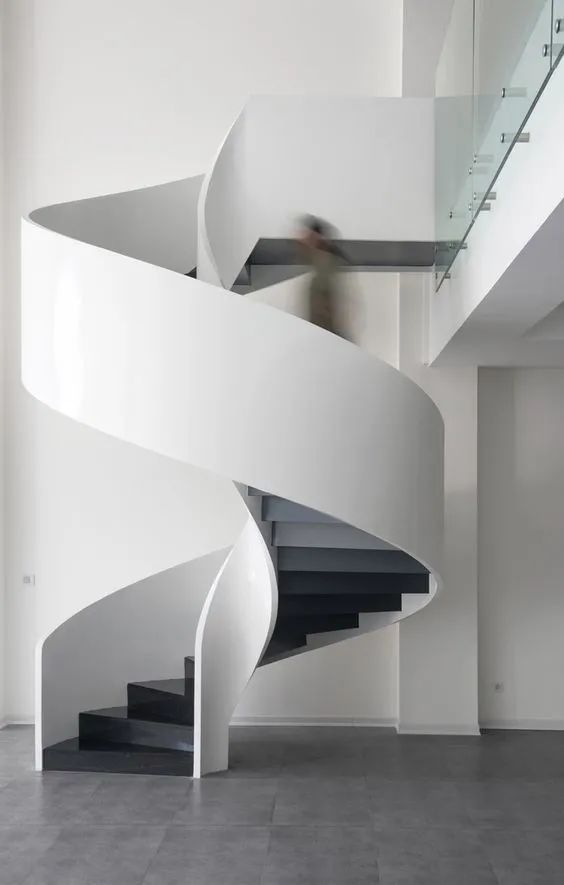

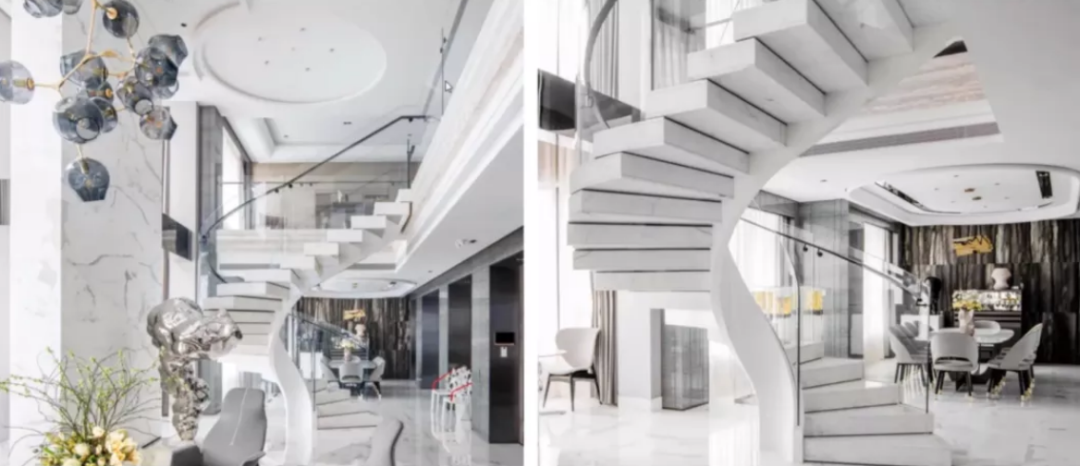

成都旋转楼梯
成都旋转楼梯
成都旋转楼梯
成都旋转楼梯
成都旋转楼梯

但就是看了这么多案例,在我们实际的应⽤当中,还会遇到各种各样的问题,尤其是在制图阶段,如:不懂设计规范,做出来的设计不合标准;计算不清楚,导致图纸表达不清晰,导致审图不过关;用现成的模块,结果尺寸对不上;不会建模,画图过程中总是犯错,效率极低还不能用.......


那这些问题到底该如何解决呢?下面,就从绘制“旋转楼梯”的底层逻辑出发,解决以下几个方面的内容:


1、旋转楼梯的设计规范

2、旋转楼梯基础知识及基本条件

3、旋转楼梯常见绘制错误


旋转楼梯的设计规范

成都旋转楼梯

不管是在绘制楼梯施工图,还是在施工当中,为了项目的..落地和使用,我们都需要了解、掌握相应的设计规范。


这里给大家推荐两本规范:《民用建筑设计统一规范-GB50352-2019》和《..建筑标准设计图集-15J403-1》,需要注意的一点是时效性,可登录工标网进行查询。接下来,就楼梯踏步、净高、扶手、角度等,给大家简要介绍一些规范:


1

踏步

旋转楼梯该怎么设计?

按照楼梯的设计规范,每个梯段的踏步级数不应少于3级,且不应超过18级。这里需要注意的是并不是楼梯的级数不能超过18级,而是当楼梯踏步数超过18级时,应当在中间设置休息平台。


可能很多设计师会疑问,为什么在日常家装设计中,许多楼梯踏步数都超过了18级?


这是因为我们的规范更多的是为了限制工装,而在家装中,业主往往会为了节省空间,才选择.节约空间的楼梯建造方式。

旋转楼梯该怎么设计?

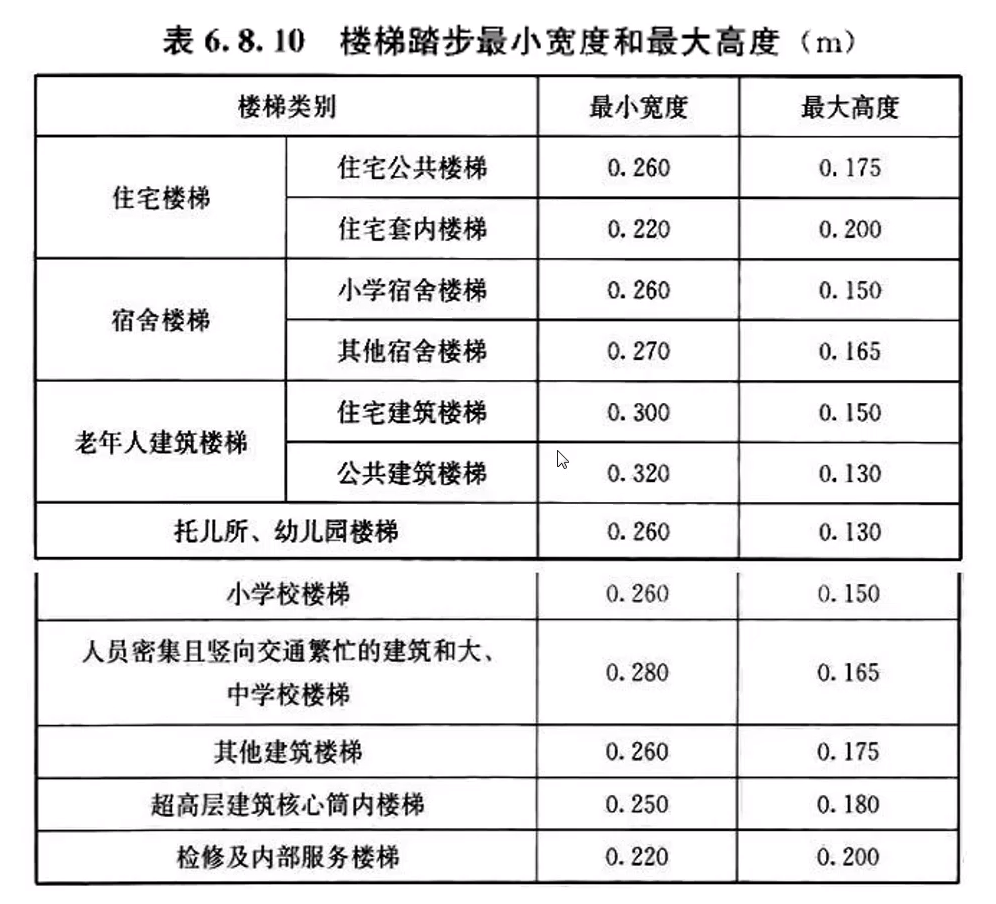

楼梯踏步的高度和宽度也有相应的规定,从图表中就可以看到,而我们项目中常用的楼梯踏步宽度在300mm,高度在150mm。


通过规范,我们可以通过踏步高度推算出整个楼梯的高度。


2

净高

成都旋转楼梯

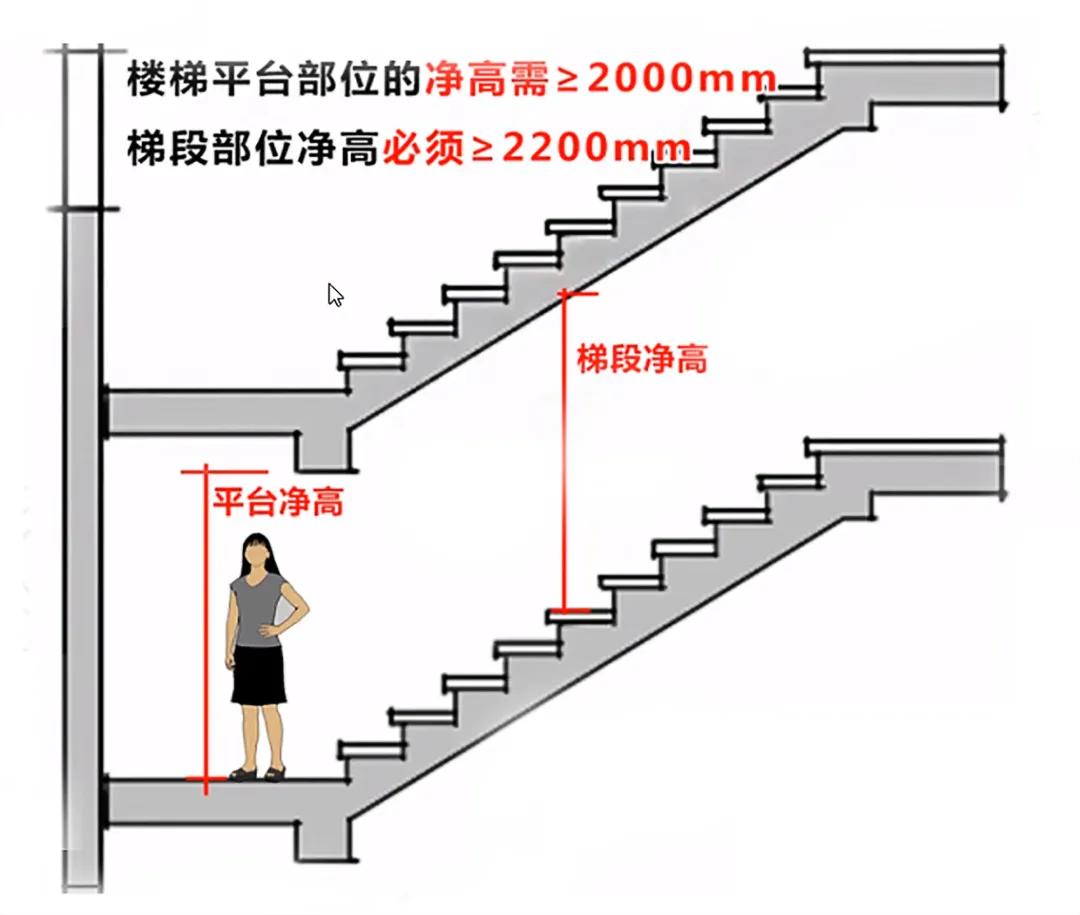

按照规范,楼梯平台上部及下部过道处的净⾼不应⼩于2000m,梯段净⾼不应⼩于2200m。


这⼀规范说的是直跑梯,但也适⽤于旋转楼梯,需要注意的是当旋转楼梯没有达到360°旋转⻆度时,也就不存在净高这⼀说。

旋转楼梯该怎么设计?

▲ <360°旋转楼梯

成都旋转楼梯

▲ >360°旋转楼梯


3

旋转楼梯规范

旋转楼梯该怎么设计?

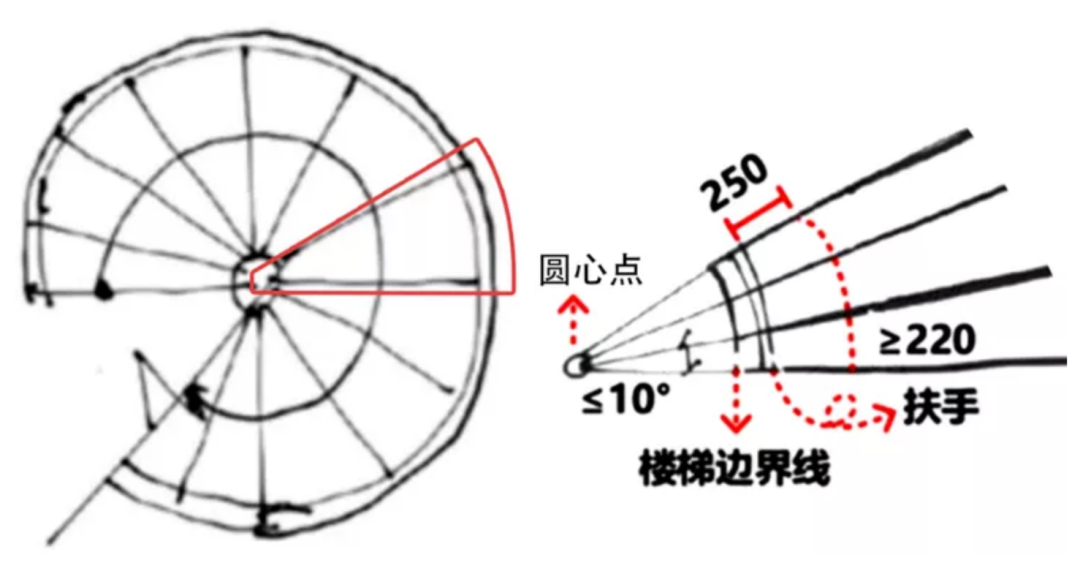

弧形楼梯、扇形楼梯作为疏散楼梯时,踏步上下两级所形成的平面角度不应大于10°,且每级离扶手250mm处的踏步深度不应小于220mm,如上图所示。


之所以旋转楼梯的上下两级踏步所形成的平⾯投影⻆度≤10度。是因为⻆度越⼤,踏步的宽度越宽,不利于消防疏散。


4

旋转楼梯规范

旋转楼梯该怎么设计?

这里给大家列举几个常用的设计规范,住宅、宿舍等建筑建筑栏杆高度规范:


1)室内公用楼梯的栏杆栏板及扶手高度应≥900mm


2)室内公用楼梯水平段(梯井)栏杆、栏板高度>500时,室内公用楼梯的栏杆栏板及扶手高度应≥1050mm


3)临空处防护栏杆及栏板高度:六层及六层以下高度应≥1050mm,七层及七层以下高度应≥1100mm


4)护窗栏杆及栏板高度应≥900mm


5)室内楼梯扶手高度⾃踏步起源线起不宜<900mm,靠楼梯井⼀侧水平扶手长度超过500mm时,其高度不应<1050mm。


这些规范仅供大家参考,其实在不考虑造价的情况下,我们将楼梯扶手高度设置为1100mm高度,也是能符合规范的。


旋转楼梯基础知识及条件

旋转楼梯该怎么设计?

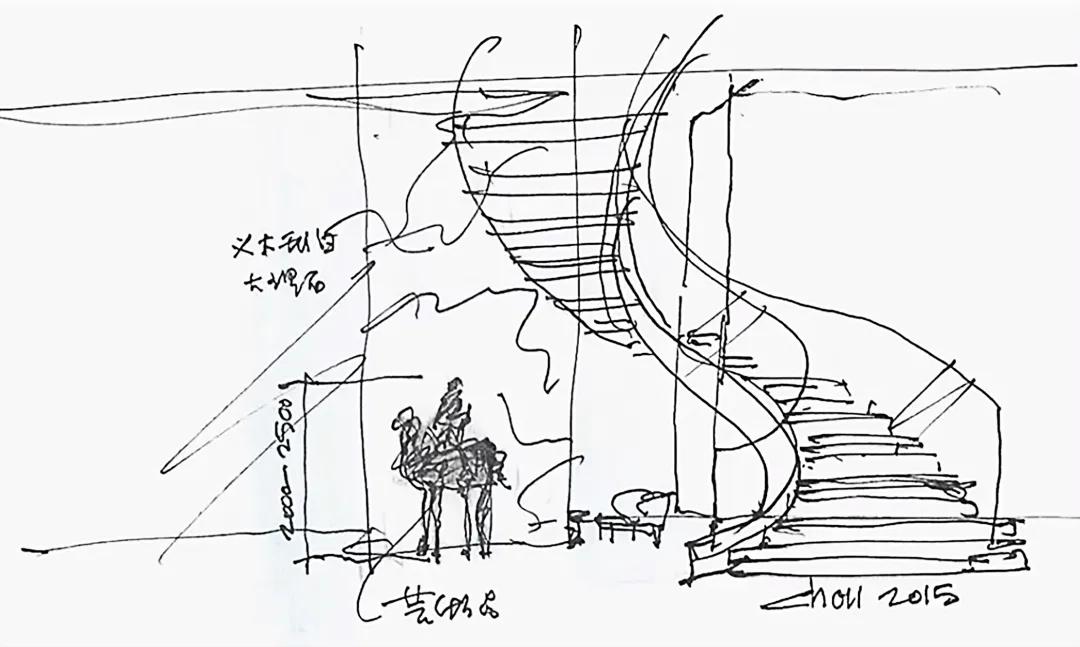

像图示当中的设计手稿,设计感十足,但面对这样一份手稿我们要绘制施工图,能从其中分析出哪些信息呢?


其实从草图上,我们只能判断旋转楼梯造型的基础,就是整体的走向,具体的楼梯踏步数和空间层高,我们是⽆法准确估算的。

旋转楼梯该怎么设计?

从手稿上能获得的基础信息只有楼梯的起始点及结束点的位置,还有基本造型、材质标注


而在实际施⼯当中,我们还要考虑楼梯的结构、承重、是否..、实际尺⼨、空间⽐例等约束条件。

旋转楼梯该怎么设计?

要将设计手稿转换为旋转楼梯的施工图,.先要了解的基础条件有4点:中心、半径、起始点、层高。


1

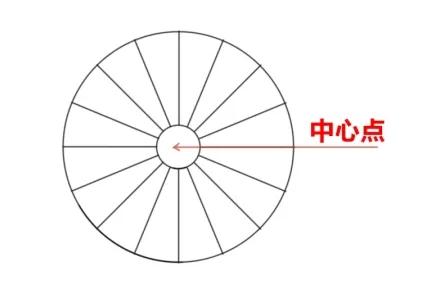

中心

旋转楼梯该怎么设计?

中心点是用来确定旋转楼梯的具体位置,可以说没有中心点也就没有其他三点的存在。


2

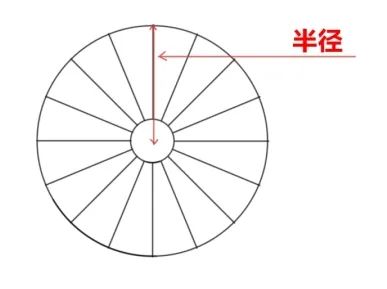

半径

旋转楼梯该怎么设计?

旋转楼梯的半径决定在行走过程中,是否舒适满足人体工程学,也会影响楼梯踏步的宽度。


3

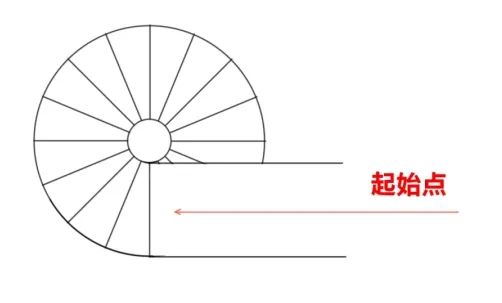

起始点、终点

旋转楼梯该怎么设计?

起点是指楼梯..级踏步的位置,终点指楼梯.后一级和楼板衔接的位置,这两个位置决定了楼梯造型是否能实现。


4

层高


层高与起始点、终点共同决定楼梯踏步数量。


旋转楼梯常见绘制错误

旋转楼梯该怎么设计?

在刚开始绘制旋转楼梯的过程中,小伙伴们总会遇到各种各样的问题:规范性问题和制图问题等等。

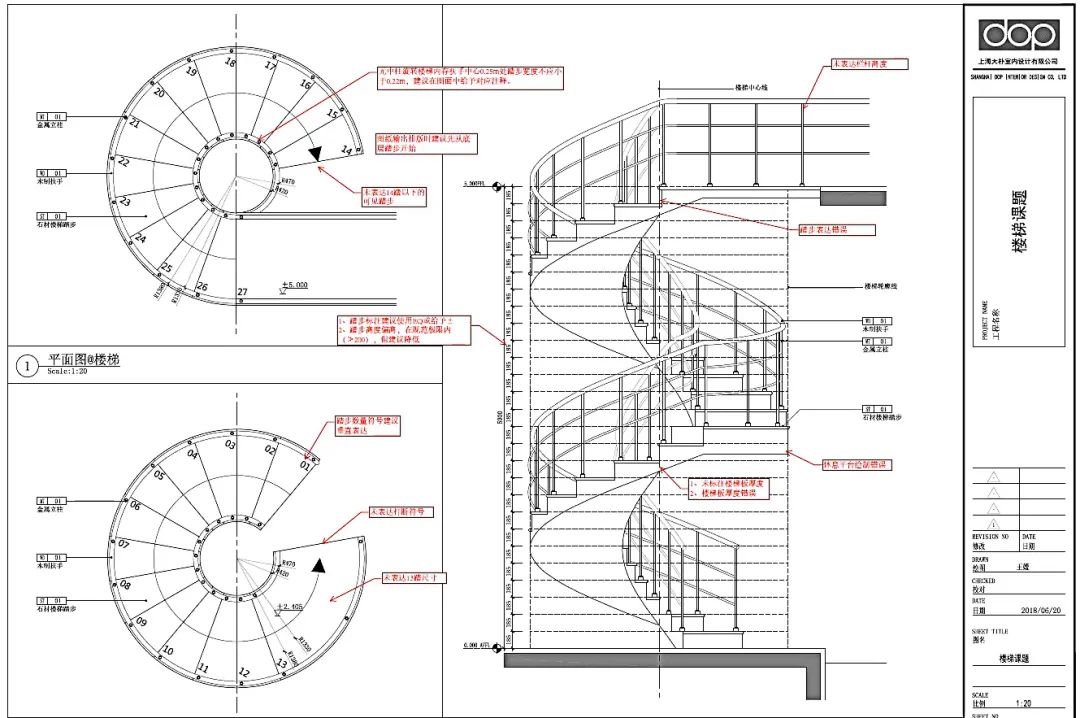

为了帮助大家更规范的绘制旋转楼梯,接下来,给大家看展示一下其他小伙伴绘制的图纸,分析一下旋转楼梯的绘制过程中都会遇见的哪些问题。


1

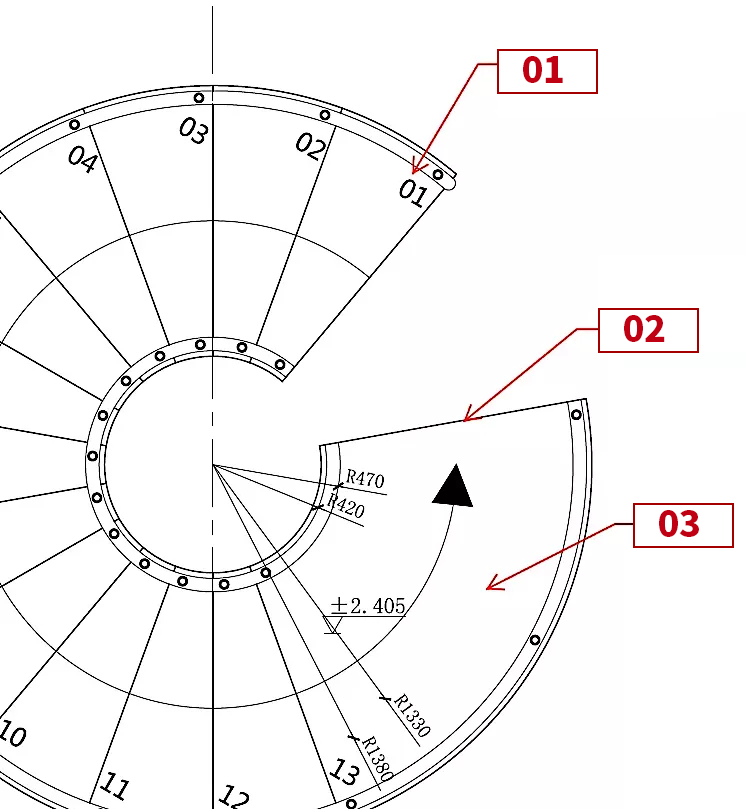

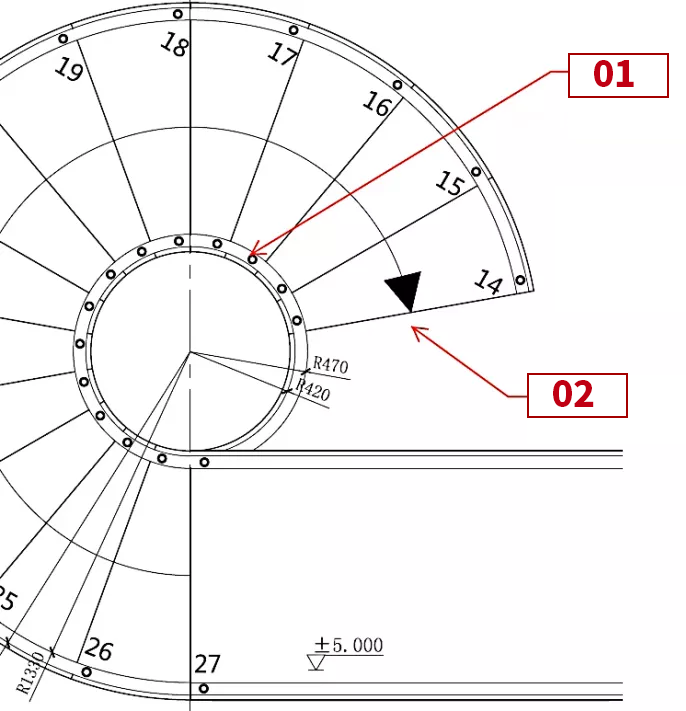

图纸一

旋转楼梯该怎么设计?

问题解析

01

无中柱旋转楼梯内存扶手中心0.25m处踏步高不应小于0.22m,建议在图面给予对应注释。(添加符号及标注体现该规范)

02

未标识14踏以下的可见踏步。(图纸绘制不完整)

03

图纸输出排版建议先从底层踏步开始。(方便阅读)


2

图纸二

旋转楼梯该怎么设计?

问题解析

01

踏步数量符号建议垂直表达。(方便阅读)

02

未表达打断符号。(制图规范)

03

未表达13踏尺寸。(制图规范)


3

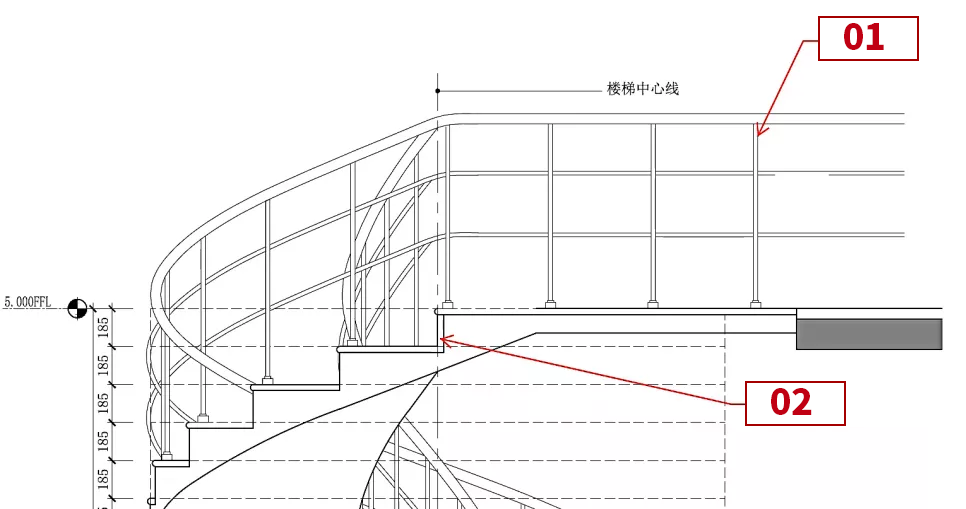

图纸三

旋转楼梯该怎么设计?

问题解析

01

未表达栏杆高度。(牵涉到规范问题,需表现)

02

踏步表达错误。(制图错误,该处应该是单线表示)


4

图纸四

旋转楼梯该怎么设计?

问题解析

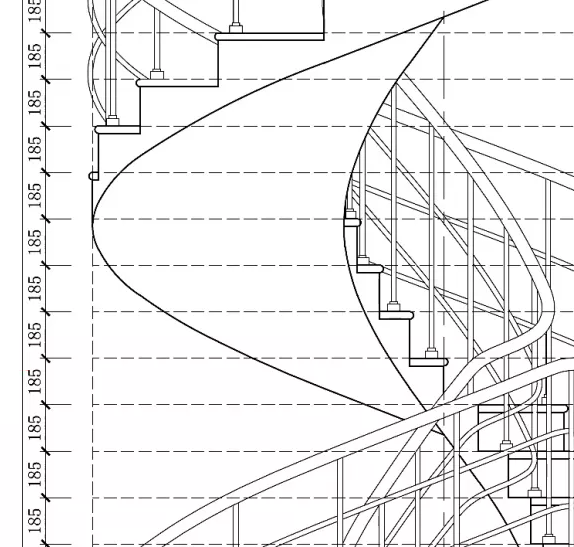

01

踏步标注建议使用EQ或者给予±。(制图规范)

02

踏步高度偏高,在规范极限内(≯200mm),但建议降低。(按住宅楼梯踏步规范应该在175mm以下)


5

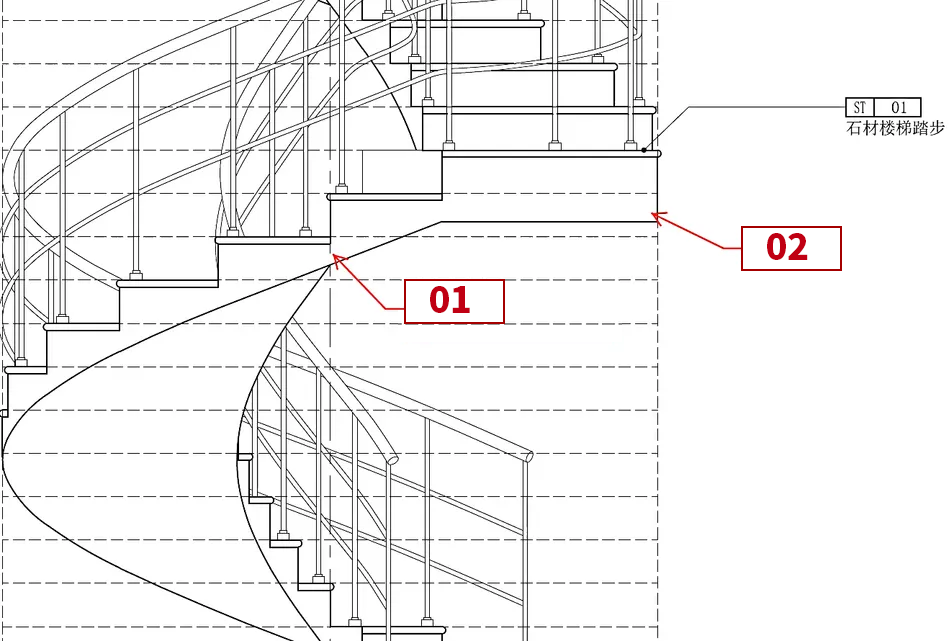

图纸五

旋转楼梯该怎么设计?

问题解析

01

未标注楼梯楼板厚度,另外楼梯板厚度错误,应当达到120mm厚。

02

休息平台绘制错误。


好了,通过以上5份图纸的分析,可以将绘制旋转楼梯时的制图问题归结为以下7类:


① 图名表达

② 楼梯碰头问题

③ 楼梯上下文字表达方式

④ 第⼀节踏步定位的方式

⑤ 设计的理解问题

⑥ 规范类的问题

⑦ 文字的方向问题


小结

好了,关于旋转楼梯的基础理论知识就先给大家讲到这了,下次咱们讲解旋转楼梯在图纸上具体该如何绘制,就是实操部分噢~

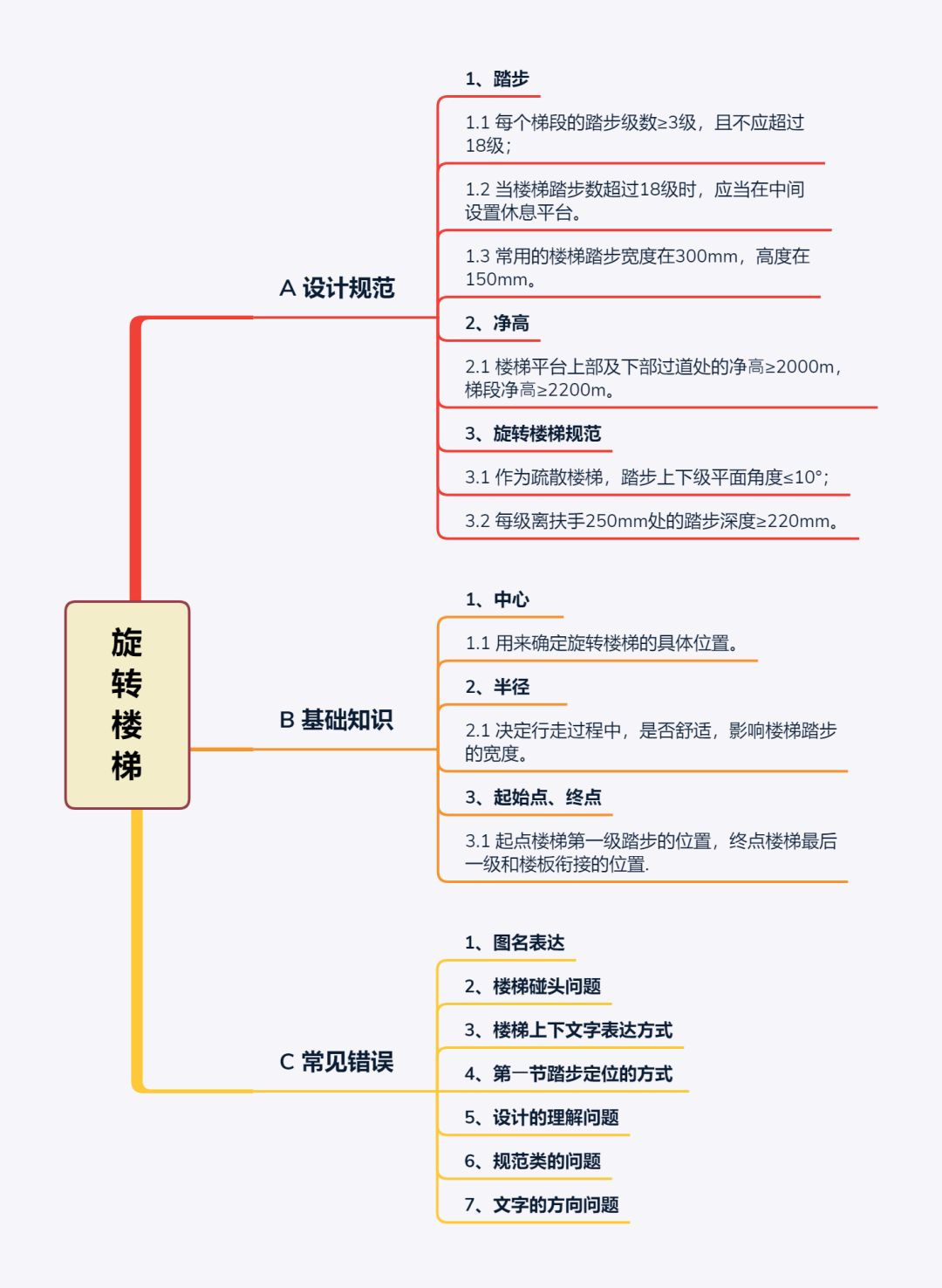

.后,咱们还是用一张导图来梳理一下..的重点内容:
